西方不玩纳米压印，中国能走通吗？

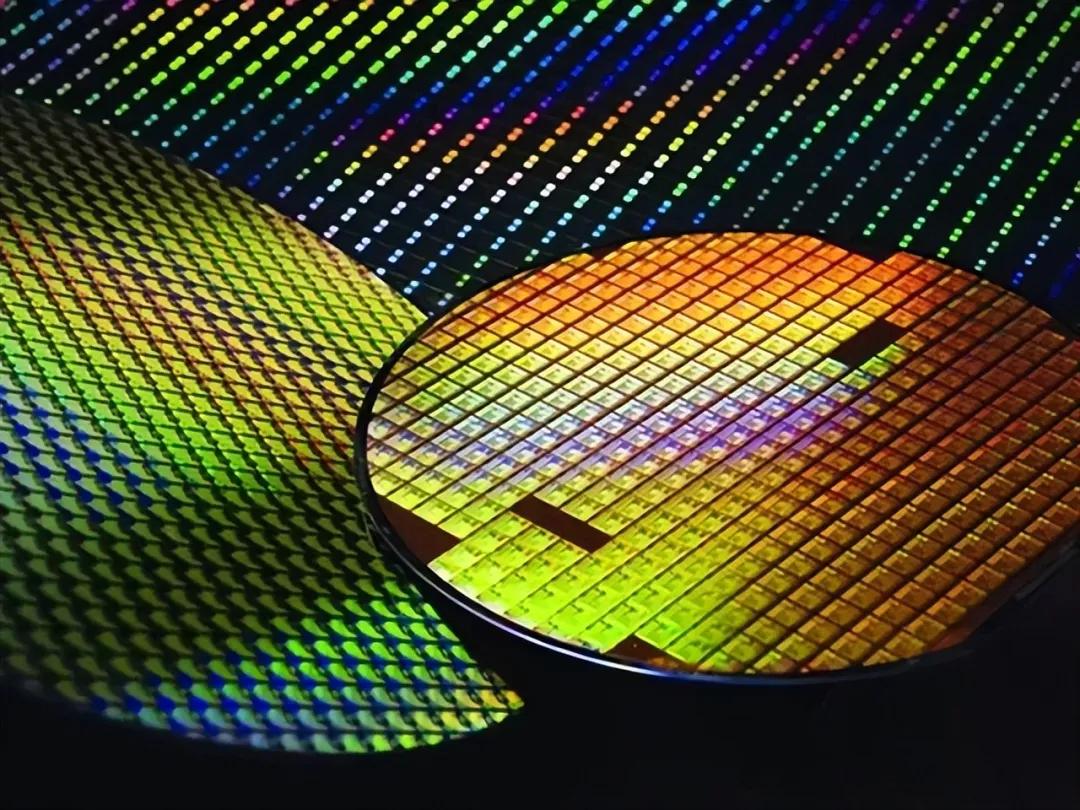

杭州璞璘科技（Prinano）近日通过官方微信公众号宣布，与深圳力策科技合作采用自主研发的真空气压式纳米压印方案，彻底绕开传统深紫外（DUV）光刻路线，实现8英寸光芯片晶圆规模化量产，线宽分辨率小于10nm，制造成本仅为DUV方案的十分之一。在光刻机被“卡脖子”的情况下，这台看似低调的设备，撕开了海外光刻垄断的壁垒，为中国光芯片、激光雷达、高速光通信等产业打通低成本量产通道。

我们知道，传统DUV、EUV的成本，80%来自光学系统、光源设备和精密校准组件。

纳米压印完全剔除这部分成本，设备结构极简。实测数据显示，芯片制造成本降低40%以上，生产能耗降低90%。

没有光刻设备，就造不出高端芯片，造不出高端芯片，自动驾驶、AI算力、光通信等战略产业就受制于人。

更残酷的是，传统光刻路线已被海外专利锁死——

分辨率受光的衍射极限限制，需不断缩短光源波长，设备成本呈指数级攀升——一台EUV光刻机售价超1.5亿美元，耗电量惊人，且对华禁运。

DUV设备虽可买到，但价格高昂、产能受限，严重制约产业规模化发展。

在这种情况下，中国科研团队另辟蹊径：不硬拼EUV/DUV，走纳米压印换道超车。

纳米压印（NIL）颠覆了传统光学光刻逻辑。

它不是常规认知里的“光刻”——不投射深紫外或极紫外光束去“洗照片”，而是像中国人用了两千多年的“盖印章”一样，把电路图案刻在模板上，浇上液态光刻胶，轻轻一压、脱模，纳米级的电路就转移到了晶圆上。

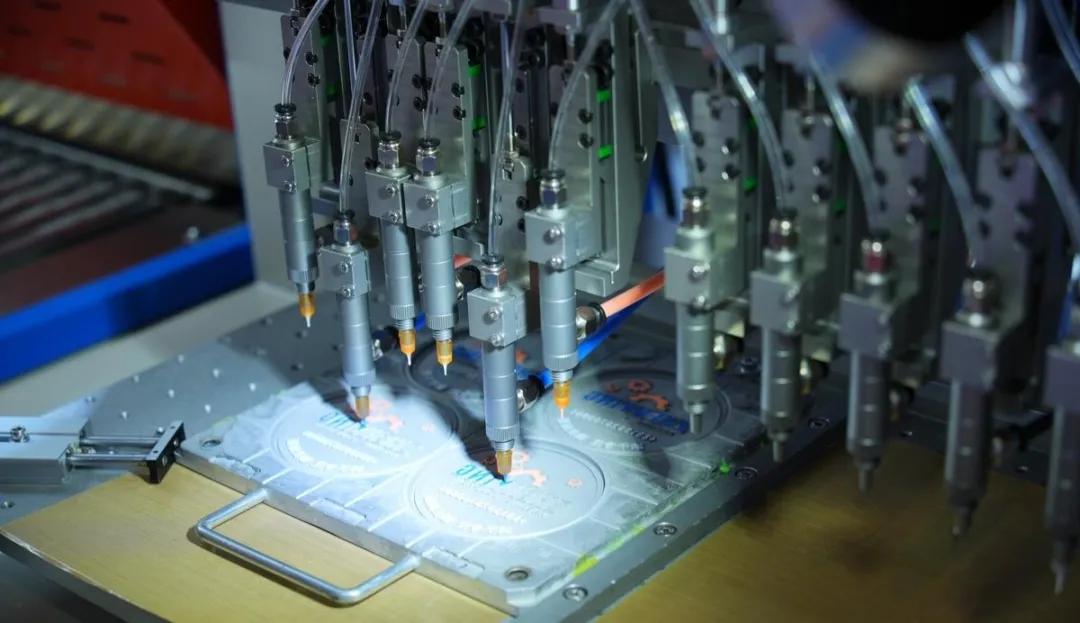

不同于行业主流的辊压和佳能喷墨步进式路线，这套设备采用面接触气压工作模式，晶圆各区域受力均匀，线宽分辨率小于10纳米，压力均匀性误差低于0.5%，支持无残余层压印堡艺。

最关键的是，全程绕开ASML的DUV光刻路线，将光芯片制造成本压缩至DUV方案的十分之一。

相比辊压的线接触模式，气压式彻底解决了压印均匀性不足的问题；而对比佳能的步进式工艺，其全域一次压印的效率更适合光芯片的大规模生产。

更关键的是，纳米压印技术实现了跨尺度微纳结构的一次成型。

传统DUV光刻制造光芯片时，面对从几十纳米到数微米的复杂结构，需要多道工艺和多台设备配合，而纳米压印只需将所有结构制作在同一片模板上，一次压印即可完成复刻，大幅缩短了生产周期并降低了良率损耗。

用纳米级精度模板直接压印图形，分辨率仅取决于模板精度，理论可达1-2nm，完全绕开光学衍射极限。

这条路线设备结构简单、成本低、能耗少，恰好适配光芯片等细分领域需求，成为中国突破光刻封锁的“奇兵”。

璞璘科技的研发团队，源自南京大学葛海雄教授团队，深耕纳米压印技术多年。

他们放弃跟随海外光学光刻路线，聚焦真空气压式纳米压印技术，从模板、压印胶、设备控制系统到工艺，全链条自主研发，攻克压力均匀性、残余层控制、跨尺度图形成型等核心难题。

目前，该技术已在多个光芯片领域实现量产验证，这些光芯片广泛应用于光通信、传感和激光雷达领域。

欧美为何没有走纳米压印这条路？

西方卡的是他们认定的那条主路，是DUV和EUV那条单行道。但世界上从来不止一条路通向罗马。

很多人疑惑：这么好的低成本技术，为什么ASML、台积电、三星二十年都不主推，反而被佳能坚守、被中国追赶？

这不是巨头技术盲点，而是商业利益和路线绑定的必然选择。

对于ASML、台积电而言，传统光学光刻是他们的基本盘，是千亿级的存量市场、万亿级的生态壁垒。主推纳米压印，等于自我颠覆现有盈利体系、废弃几十年的技术积累、放弃垄断溢价。

这是所有顶级垄断企业的共性：不做颠覆自己的创新，只做优化自己的迭代。

而日本佳能在传统光学光刻赛道，彻底输给了ASML，死守光学光刻永远赶不上ASML，押注纳米压印是唯一的破局生路。

于是佳能二十年持续深耕，累计投入超百亿美元，把纳米压印从实验室技术，打磨到准量产级别，目前其设备套刻精度可达1.8nm，处于全球高端领先水平。

而中国入局的逻辑，比佳能更迫切、更务实。

我们不是为了颠覆ASML，而是为了破解产业窒息。在美国全面封锁DUV、EUV，成熟制程设备持续受限的背景下，中国半导体产业面临的不是“技术不先进”，而是“无法量产、无法生存”的问题。

此时纳米压印的价值，就从“小众技术”升级为战略兜底技术：

光学光刻追不上、买不到、被锁死，那就用全新路线，先解决能自主量产、能降本、能补短板的核心问题。

中国做纳米压印，短时间内无法在EUV领域弯道超车，而是为了补全成熟制程、特色制程的自主供应链。

光子芯片、传感器、Micro-LED、功率半导体、3D存储芯片，这些不需要多层高精度套刻、占半导体市场60%以上份额的特色制程，恰好是纳米压印的优势场景。

存储芯片是市场罢需，传统光刻工艺造价高昂，而纳米压印天生适配这类产品，能直接把生产成本压低四成。硅光芯片领域，国内相关技术已经率先实现量产，进度赶超海外巨头。

至于华为、苹果、Meta争相布局的新一代硅基微显示技术，纳米压印也有望成为主流制造方案。

如今芯片小颗粒拼接（Chiplet）的先进封装成为主流趋势，芯片之间的互联走线，同样离不开纳米压印技术支撑。

可以说，纳米压印卡准的是未来十年的兵家必争之地。

这条路如果能实现突围，就能拿到AI时代的船票

尤其对光子芯片而言，纳米压印是一种非常先进、低成本的光刻手段。中国现在已经有了光子芯片产线，国产纳米压印机，或也是为此而准备的。

尤其是现在AI时代来了，传统电子芯片靠电子跑数据，3nm以下散热、功耗、漏电全是死结，必须用EUV光刻机。

光子芯片不一样，靠光跑数据，速度接近光速，并行度高、功耗极低。它的真正定位，是AI算力、数据中心、6G通信的“加速器+高速通道”。

当算力被一颗光子芯片决定的时候，这条赛道，反而成了最重要的一条。

LightCounting最新预测，2026年全球光模块市场仍将保持约60%的高速增长，到2031年市场辨模将接近600亿美元。

中国市场增速更快，2026年规模预计达116亿元，占全球56.13%。

前段时间，荷兰驻韩大使范德弗利特（Peter van der Vliet）一句话把光刻技术的下一代方向透了个底。

表示：全世界都在搞光刻技术，这不针对任何国家。我个人非常看好光子技术，这会是荷兰和韩国未来合作的新方向。

谁手里有光芯片的"印章"，谁能率先在这条路突围，谁就能拿到AI时代的船票。而那张印章，被我国的工程师，刻好了。

自主可控不仅是自己造一台和别人一样的，不是永远跟随别人的路。

不是“用新技术替代对手的高端技术”，而是避开对手的垄断主赛道，开辟全新赛道，在新赛道建立自己的产业优势和标准话语权。

这种"换道超车"的逻辑，在新能源车领域已经上演过一遍。现在在半导体领域，用纳米压印惫建了一套完全自主、不受西方制约、低成本可量产的新光刻体系。

技术没有高低之分，只有适配之别，低成本、可自主、可量产的技术，才是产业兜底的核心。

换道超车从来不是一步登顶，纳米压印是模板寿命、套刻精度、多层对准、缺陷率控制——每一个都需要长年累月的工艺优化，这是中国半导体务实的破局之手，未来的中国光刻产业，必然是双线并行、多条腿走路。

高端制程，持续攻坚光学光刻，稳步追赶ASML，成熟特色制程，全面普及纳米压印，实现完全自主可控。

没有一蹴而就的奇迹，只有步步为营的重构。而这场跨越二十年的路线博弈，中国已经拿到了属于自己的入场券。
